La TERMOGRAFIA IR è una tecnica diagnostica assolutamente non distruttiva che, misurando la radiazione infrarossa emessa da un corpo, è in grado di determinarne la temperatura superficiale. Vengono generate delle mappe, in falsi colori, rappresentative delle zone indagate. Queste mappe associano ad una temperatura rilevata un colore corrispondente.La sensibilità dell’apparecchiatura può arrivare anche ad alcuni centesimi di grado. La mappatura della temperatura superficiale è fondamentale per poter valutare lo stato di conservazione dei materiali stessi. Anomalie sulla distribuzione delle temperature denunciano problematiche in atto sull’edificio o sull’impianto tecnologico analizzato.

Grazie alla termografia si possono evidenziare ad esempio:

• dispersioni termiche dovute a deficienze di coibentazione
• ponti termici
• umidità nelle murature
• perdite d'acqua degli impianti
• strutture di solai in calcestruzzo armato
• presenza di canalette di impianti elettrici e/o canalizzazione di impianti idrico-sanitario e termico in funzione
• ammorsature tra strutture murarie con tessiture e materiali diversi

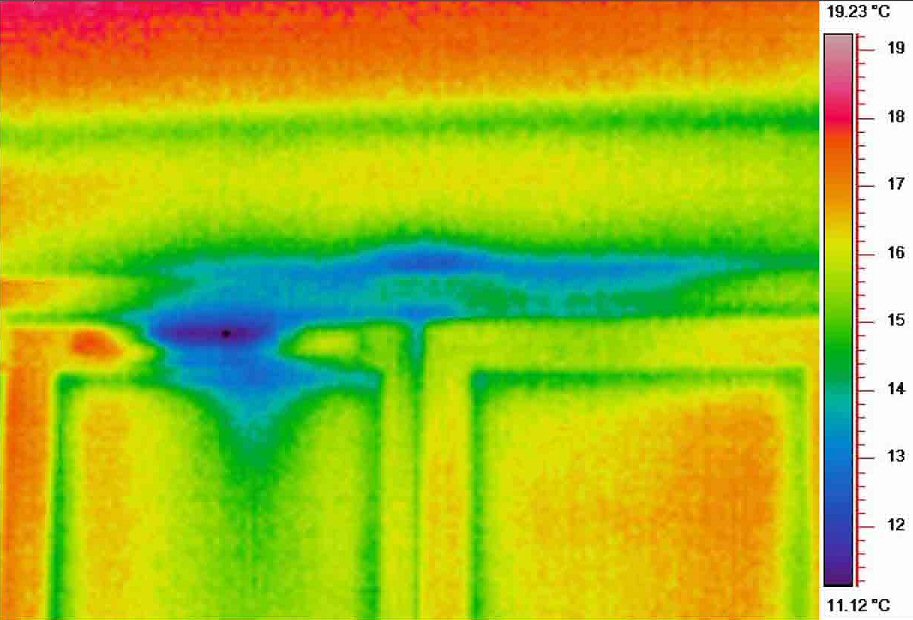

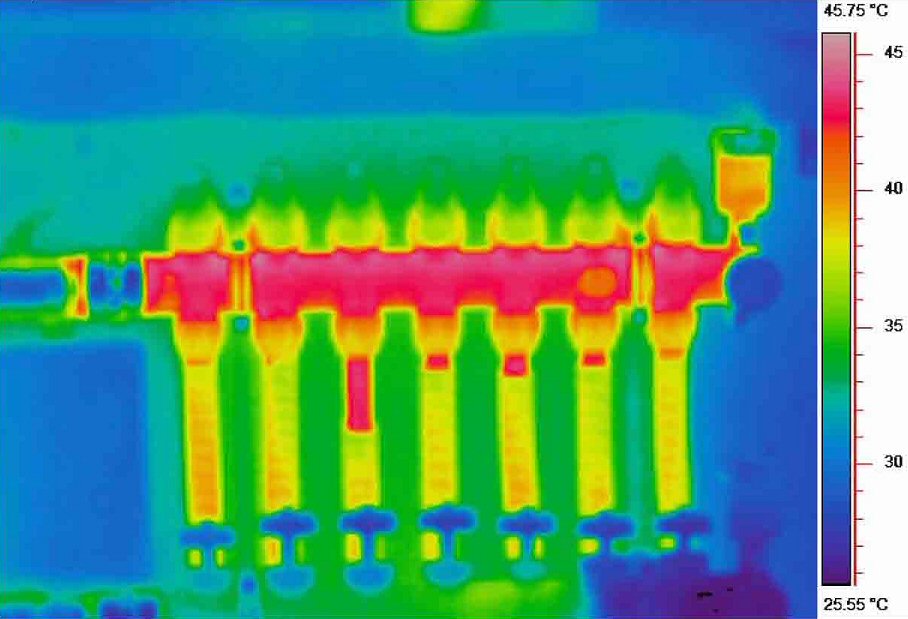

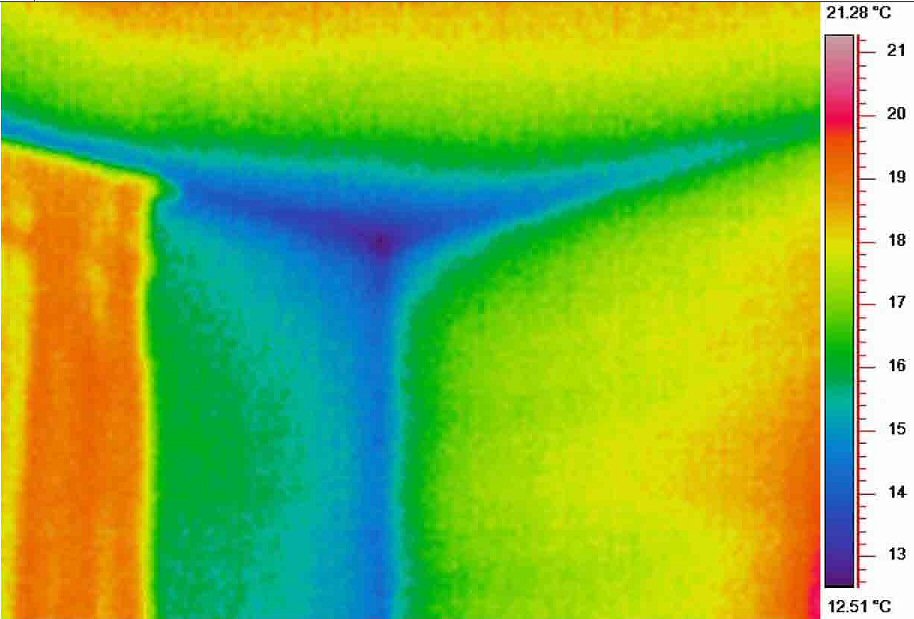

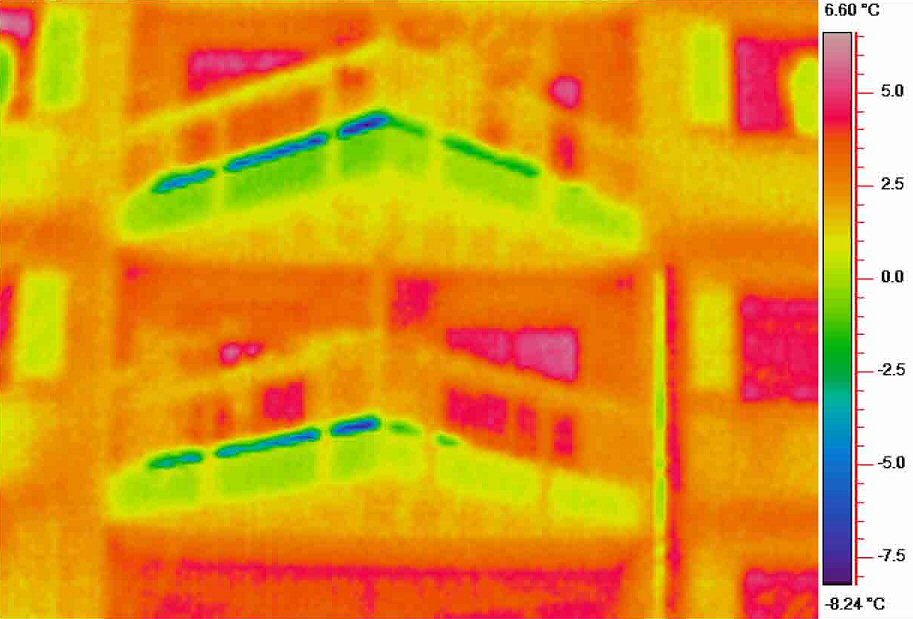

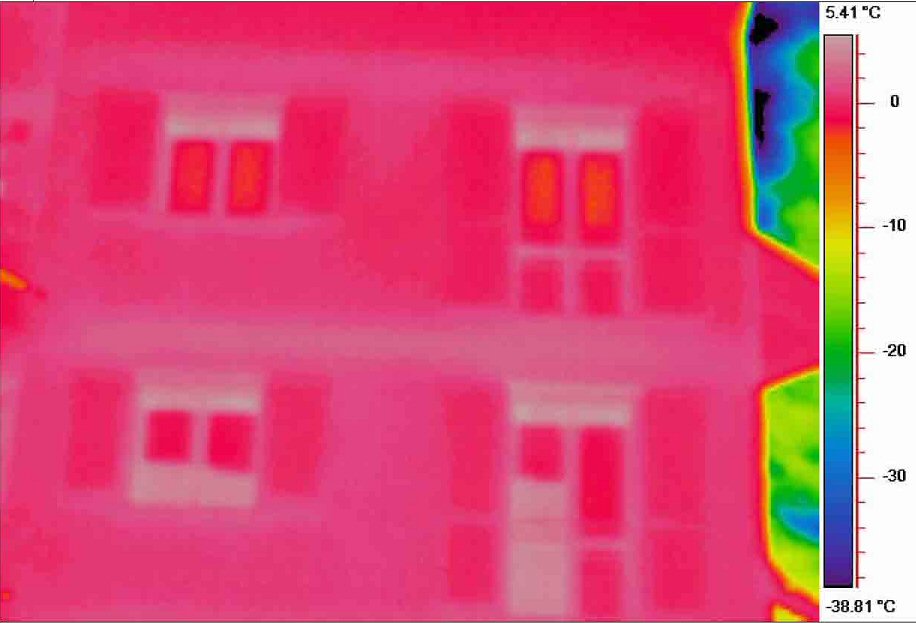

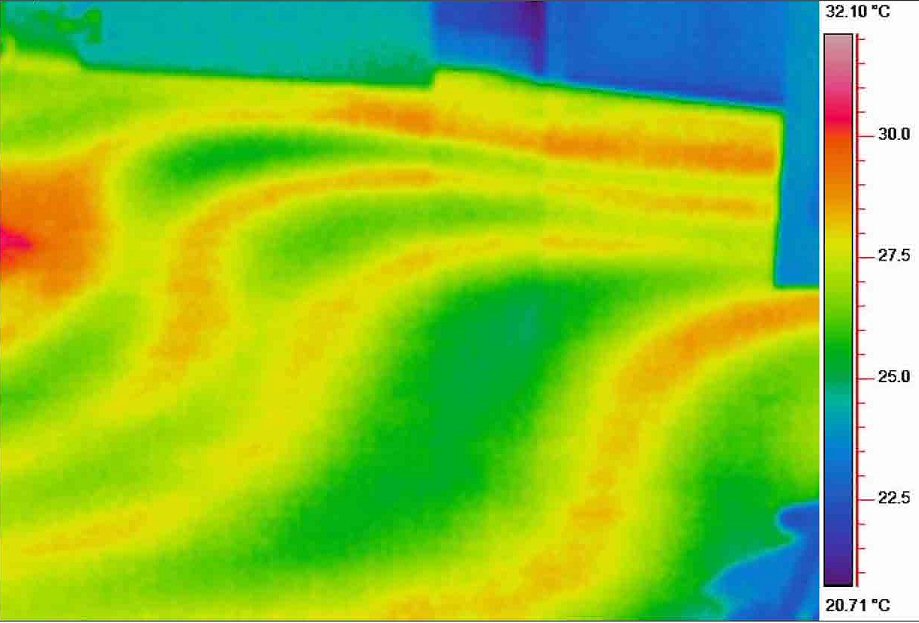

ECCO ALCUNI ESEMPI DI TERMOGRAFIE

(Alcune immagini ottenute durante la fase di elaborazione dei dati. Passare sulle immagini con il mouse per visualizzarle ingrandite)
